Galvanizli Çelik Şerit Kaynaklı Boru Hattı Hattı

1. ürünün tanımı
1.1 Özet:
Bu ekipman özellikle -19-50.8mm, -1.0-2.65mm yüksek frekanslı düz kaynaklı boru ve ilgili kare boru ve özel şekilli boru (δ≤2,5mm) üretimi için kullanılır. Ekipman bileşimi uncoilerden sabit uzunlukta kesme testeresine kadardır. Haddeleme hızı, uygun boru çap aralığı ve duvar kalınlığına uygun olarak ayarlanabilir.
1.2 uygulanabilir malzeme:

(1) Sıcak veya soğuk haddelenmiş çelik şerit

(2) Malzeme: Düşük karbonlu çelik, düşük alaşımlı çelik, galvanizli çelik şerit

(3) çelik şerit kalınlığı: 1.0-2.65mm

(4) çelik şerit genişliği: 60-160mm

(5) çelik bobin kimliği: Φ450-Φ550mm

(6) çelik bobin OD: -800-Φ1200mm

(7) Maksimum ağırlık bobini: 2000kgs
1.3 çelik boru işleme boyut aralığı:

(1) OD: Φ19-Φ50,8 mm

(2) Duvar kalınlığı: 1.0-2.65mm (kare boru ve özel şekilli boruδ≤2.5mm)

(3) Uzunluk: 4-8M
1.4 Ürün (çelik boru) proses akışı:
Hammadde (çelik bobin) → açılmamış → makaslama ve kaynak metali → malzeme biriktirme → kuvvetlendiril- meyen düzleme → frezeleme → yüksek frekanslı kaynak → kaynak dikişi dışındaki çapakları çıkarma → soğutma → boyutlandırma → kabaca düzleştirme → sabit uzunluklu kesim → tükenme tablosu
1.5 Freze hızı: 20-80M / dak
1.6 Yüksek frekanslı elektrik gücü: 200 KW (katı hal)
1.7 Kullanıcının gerekli aksesuarlarını tavsiye etti (sadece referans için):

(1) Mekanik ekipman sitesi: 40M × 4.5M (uzunluk × genişlik)

(2) Elektrikli ekipman sitesi: 6M × 3M (uzunluk × genişlik)

(3) Makine ünitesi temel tabanı (Bkz. Tedarikçinin temel çizimi)

(4) İki takım 5 ton havai vinç

(5) Güç kaynağı:

a. Ekipman motoru: 132KW + 7.5KW + 15KW + 15KW = 169.5KW

b. Yüksek frekanslı elektrik: 200 KW (Katı hal)

(6) Testere testere için testere bıçakları (Disk), talimat kitabına göre spesifikasyon ve müşteri ihtiyacına göre miktar.

(7) Kaynak borusu için manyetik çubuk (Impeder çekirdek), boru yapım boyutuna göre satın alın.

(8) Boru kaynak makinesi soğutması için bir takım Φ2 ", 32M yüksek basınçlı pompalar.

(9) Boru kaynak makinesi için bir set soğutma suyu havuzu, su borusu, su basıncı ölçer ve vana ile hacim 30 M3. (Sitede kurulum, pazardan satın alma sırasında boyut ve miktar karar verin)

(10) Makine ünitesi elektrik devresi. Montajdan önce, devre yüksek frekanslı odanın elektrik kabinine ulaşmalıdır. Genel kontrol masası ve düğme istasyonuna yüksek frekanslı oda için elektrik bağlantısı. (Sitede kurulum, pazardan satın alma sırasında boyut ve miktar karar verin)

(11) Makine ünitesi için yüksek frekanslı oda. Müşterinin düzenine göre zemin veya tavanı benimsemek.

(12) Bir dizi hava kompresörü. (Piyasadan satın alın)

(13) Kaldırma ekipmanı ve makine montajı için takım, bir parçanın maksimum ağırlığı 5 ton.
2. ana bileşenlerin tanıtımı:
2.1 Uncoiler:

Yapısı tipi: Çelik bobin beslemesini alternatif olarak sağlayan ve çelik şeridin serbestçe akümülatör haline getirilmesini sağlayan, çift taraflı 180 ayarlı manuel sıkılaştırma.

Uygulanabilir aralığı:

Çelik şerit genişliği: 60-160mm

Kalınlık: 1.0-2.65mm

Çelik bobin OD: Φ800-Φ1200mm

Çelik rulo kimliği: Φ450-Φ550mm

Çelik rulo ağırlığı: Max.2000kgs

2.2 çift çelik tidily sigorta ve daha sonra kaynak dikiş tesviye ve tesviye kesme ve popo kaynak makinesi
2.3 Akümülatör:

(1) Yapı: Otomatik besleme ve dağıtım sistemi ile Kafes tipi plaka kaynaklı parçası.

(2) Ayarlama yöntemi: Manuel spiral ayarlama.

(3) Biriktirme hacmi: 150-300M.

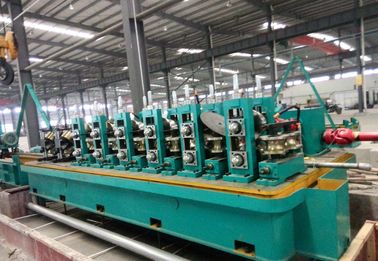

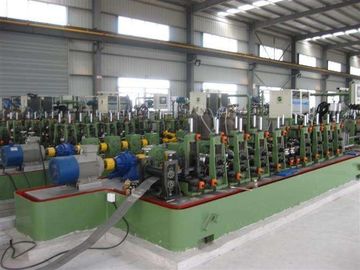

2.4 Şekillendirme, kaynak ve boyutlandırma birimi:

(1) Yem tesviye cihazı:

a. Tip: 9 rulo, çelik şeritlerin şekillendirme cihazına girmesini sağlamak için şerit çeliğinin tesviye edilmesi için pasif olarak düzleştirilir.

b. Rehberlik rulo: Bir çift

(2) Şekillendirme cihazı:

Esasen kabaca değirmen oluşturan çelik şerit ve kaynak dikişinin kontrolü.

a. Yatay rulo standı:

Miktar: 7

Yapısı: Dökme çelik, çift gövdeli, yanlarda silindir değiştirme

Yatay rulo milinin çapı: Φ 60mm , malzeme: 42CrMo
b. Dikey rulo standı: (dikey rulo grubu dahil)

Miktar: 7

Tür: Pasif rotasyon

Dikey rulo milinin çapı: Φ 35mm , malzeme: 45 # çelik

c. Sürücü vites kutusu

Miktar: 7

Yapısı: Spiral konik dişli, silindirik dişli

Malzeme: gövde: QT50, dişli: 20CrMnTi ve 40Cr, giriş ve çıkış mili: 40Cr

Sürücü şanzıman: 14 takım Jeep Auto 212 evrensel şanzıman mili

d. Kurulum için bir dizi yatak
(3) Ekstrüzyon ve kaynak kazıma aparatları:

a. Boru dikişinin düz ve düzgün bir şekilde ekstrüzyon silindirlerine girmesini sağlamak için boru dikişinin yönünü kontrol etmek için bir kılavuz rulo seti.

b. Başarılı bir kaynak gerçekleştirmek için kaynak dikişi kontrol etmek için bir dizi ekstrüzyon merdanesi standı.

c. Kaynak dikişi dışında kazıma için iki set kazıyıcı çerçeve

d. Şekillendirme makinesi ile birlikte montaj yatağı

(4) Bir dizi su soğutma cihazı.

(5) Boyutlandırma cihazı: Kaynak sonrası hassas şekillendirme borusu ve boyut doğruluğunu kontrol etme. Her 6 set yatay merdane standı, dikey merdane standı ve tahrik şanzıman, 12 takım üniversal şaft (yapı elemanı ile aynı yapı)

(6) kabaca doğrultma makinesi çerçevesi:

a. Tür: Türk'ün kafa tipi, 4 adet iki taraf

b. Ana makine ile birlikte bir yükleme yatağı.

(7) Sürüş sistemi: Ana ünite, ana motor tarafından ana azaltma ile bağlanır ve şanzıman kollarına giden gücü iletir, daha sonra şanzıman dalları, yatay merdane çerçevesinin üst ve alt şaftlarını tahrik eder.

a. Ana motor: Z4 serisi, DC 132KW bir set

b. Ana redüktör: ZLY serisi (dört şaft biter dışında) bir set

2.5 bilgisayar kontrollü izleme kesme testere:

1. Kesme yöntemi: Bilgisayar kontrollü izleme ve otomatik kesme
2. Kesme kalınlığı: .01.0-2.65mm

(3) Kesme OD: -19-Φ50.8mm

(4) Kesme uzunluğu: 4-8M

(5) Kesme toleransı: ± 3mm

(6) Kesme motoru: AC 15KW sınıf II

(7) Sürüş motoru: DC 15KW

2.6 Bitmiş boru konveyörü: (Çalışma masası)

Boyutlandırma sinyal sistemi ile donatılmış kaynaklı çerçeve yapısı

2.7Yüksek frekanslı elektrik: 200KW (Katı hal)
Uygulanabilir güç kaynağı 380V / 220V 50HZ
