C2H2 / H2S / SO2 Endüstriyel Hava Ayırma Tesisi 720nm3 / h sıvı Oksijen Tesisi

1.1 Tasarım noktalarının atmosferik koşulları
Atmosferik Basınç 101.3kPa (A)
Atmosferik Sıcaklık 30 ℃
Bağıl Nem% 75
Atmosferik oksijen içeriği% 20.95 O ₂

1.2 Hava kirliliğinin hammadde koşulları:
CO ₂ ≤350 ppm
SO ₂ ≤0,44 mg / m ³
H2S ≤2.3 mg / m3
CH ₄ ≤5.2mg / m ³
C2H2 -0.03 ppm
C _n H _m (C2H2 hariç) ≤5 ppm
Toz konsantrasyonu ≤10mg / m ³

1.3 Güç durumu

Yüksek Voltajlı Güç Kaynağı 10,000V ±% 5 Üç fazlı üç telli
Düşük Voltajlı Güç Kaynağı 380V / 220V ±% 5 AC Üç fazlı dört telli
Frekans 50 ± 0.5Hz

Toplam kurulu kapasite: 1300KW (Etiket gücü)

2.1 Çıkış ve saflık (çıkış soğuk kutu)

Tasarım durumu

İkinci tasarım koşulu

u Açıklama : Nm ³ / h 0 ℃, 760mmHg altında demektir

2.2 Ham hava kompresörü verileri:
Hava kompresörü tasarım deşarj kapasitesi ～ 9,000Nm ³ / h
Hava kompresörü tahliye basıncı ～ 1.1Mpa (A)

2.3 İki defrost işlemi arasındaki işletim süresi> 2 Yıl

2.4 Buz çözme süresi ～ 36 Saat

2.5 Başlangıç ​​Zamanı ～ 24 Saat

2.6 Toplam elektrik tüketimi 1,157 kW

3. Süreç

KDON-720Y / 1500 hava ayırma tesisi, havadaki her bir bileşenin farklı kaynama noktalarına dayanmaktadır. Hava önce basılır, önceden soğutulur ve H2O ve CO2 giderilir. Orta basınç ısı değiştiricisinde sıvılaştırma sıcaklığına ulaşana kadar soğutulduktan sonra, sıvı oksijen ve sıvı azot elde etmek için kolonda rektifikasyon yapar.

Bu bitki turbo genleştirici prosesi ile moleküler elek arındırıcı bir havadır.

Hava filtresindeki toz ve mekanik kirlilikten arındırıldıktan sonra, hava, 1.1MpaA'ya hava vermek için hava türbini kompresörüne gider ve hava ön soğutma ünitesinde 10 until'ye kadar soğutulur. Daha sonra, H2O, C02, C2H2'yi çıkarmak için alternatif çalışma moleküler elek emiciye girer. Temiz hava, genleştirici tarafından bastırılır ve soğuk kutuya gider. Presler hava 2 bölüme ayrılabilir. 256K'ye soğutulduktan sonra, bir bölüm 243K donma ünitesine çekilir, daha sonra ana ısı eşanjöründe sürekli olarak soğutulur. Soğutulan hava, genleştiriciye doğru çekilecek ve genleşmiş havanın bir kısmı, tekrar ısıtılmak üzere ana ısı değiştiricisine gider, daha sonra soğuk kutudan dışarı çıkar. Ve diğer parçalar üst sütuna gider. Diğer bölüm, karşı akış ile soğutulur ve genişletildikten sonra düşük sütuna gider.

Hava öncelikle arındırıldıktan sonra, düşük kolonda sıvı hava, sıvı nitrojen ve saf sıvı azot elde edebiliriz. Sıvı haldeki sıvı, nitrojen azot ve düşük kolondan emilen saf sıvı nitrojen, soğutulmuş sıvı ve saf sıvı nitrojen soğutucusundan sonra üst sütuna gider. Üst kolonda düzeltildikten sonra üst sütunun alt kısmında% 99,6 saflıkta sıvı oksijen alabilir, ürün olarak dışarı çıkar. Yardımcı kolonun üst kısmından emilen nitrojenin bir kısmı, ürün olarak soğuk kutudan dışarı çıkar.

Üst kolonun üstünden emilen atık nitrojen, soğutucu ve ana ısı eşanjörü tarafından tekrar ısıtıldıktan sonra soğuk kutudan dışarı çıkar. Bunun bir kısmını emdi, rejeneratif hava kaynağı olarak moleküler elek arıtma sistemine gider. Diğerleri havalandırılır.

4.1 Hava filtresi 1 set
Çalışma kapasitesi: 18.000m ³ / h
Filtrasyon verimliliği ≥98%
Filtrasyon direnci 0.8 ～ 1.2KPa

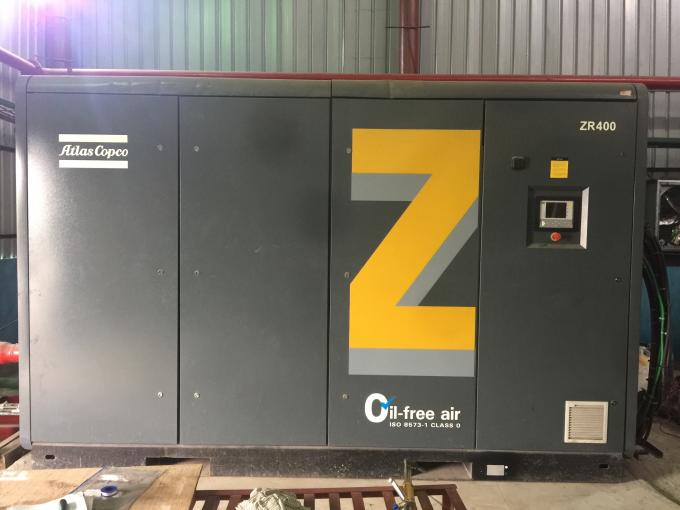

4.2Hava kompresörü 1 set ( Atlas Copco veya Ingersoll-Rand)
Deşarj kapasitesi ～ 9,000m ³ / h
Kapsamı ayarlama% 75 ～% 105
Deşarj Basıncı ～ 1.1MPa (A)
Deşarj sıcaklığı ≤40 ℃
Motor gücü ～ 1120kW
Mil gücü ～ 1007kW
Soğutma suyu sıcaklığı ≤30 ℃
Soğutma suyu basıncı 0.4MPa
Soğutma suyu tüketimi ～ 105t / h

Arz kapsamı:

4.2.1Bilgisayar ana gövdesi 1set

4.2.2 Ana motor 1 takım

4.2.3 Kaide 1 set

4.2.4 Yakıt besleme sistemi 1 set

4.2.5 Gaz boru hatları ve ünite 1 setindeki bağlantıları

4.2.6 Ünite 1 setindeki madeni boru hatları ve ekleri

4.2.7 Soğutma suyu boru hatları ve bunların ünite 1 setine bağlanması

4.2.8 Sınır bölgedeki vanalar 1 set

4.2.9 Anti-dalgalanma sistemi 1 set

4.2.10 Giriş kılavuz pervane ve ayar sistemi 1 set

4.2.11 Inter kademeli soğutucu 1 set

4.2.12 Son aşamalı soğutucu 1 set

4.2.13 Boşaltma susturucusu 1 seti

4.2.14 İthal filtre 1 set

4.2.15 Ankraj cıvatası 1 set

4.2.16 Yedek parçalar 1 set

4.3 Hava ön soğutma sistemi 1 Grup
Boşaltma kapasitesi 9,000m ³ / h
Giriş basıncı ～ 1.1MPa (A)
Hava giriş sıcaklığı ≤40 ℃
Hava çıkış sıcaklığı ~ 8 ℃
Dolaşan su giriş basıncı 0.4MPa
Sirkülasyon suyu giriş sıcaklığı ≤30 ℃
Sirkülasyonlu su kapasitesi ～ 50t / h
Motor gücü ～ 52KW

Tasarım Mil gücü ～ 45KW

Tedarik kapsamı :

4.3.1 İthal soğutma kompresörü 1 set

4.3.2 Kondenser 1 set

4.3.3 Evaporatör 1 set

4.3.4 Su ayırıcı 1 set

4.3.5 Boru hattı vanaları 1 set

4.3.6 Soğutma otomatik kontrol elemanı 1 set

4.3.7 Aparat kontrol paneli 1 seti

4.3.8 Çalışma gösterge paneli 1 set

Açıklama: Yukarıdaki tüm parçalar bir kapta paketlenmiştir

4.4 Hava Düşük Sıcaklık. Soğutma Üniteleri 1 grup
Çalışma kapasitesi 9,000m ³ / h
Giriş basıncı ～ 1.4MPa (G)
Hava giriş sıcaklığı 256K
Hava çıkış sıcaklığı 243K
Dolaşan su giriş basıncı 0.4MPa
Sirkülasyon suyu giriş sıcaklığı ≤30 ℃
Sirkülasyonlu su kapasitesi ～ 10t / h
Motor gücü ～ 35KW

Tasarım Mil gücü ～ 30KW

Tedarik kapsamı :

4.4.1 İthal soğutma kompresörü 1 ünite

4.4.2 Kondenser 1 ünite

4.4.3 Evaporatör 1 ünite

4.4.4 Boru hattı vanası 1set

4.4.5 Soğutma otomatik kontrol elemanı 1set

4.4.6 Aparat kontrol paneli 1 takım

4.4.7 Çalışma gösterge paneli 1 ünite

Açıklama: Yukarıdaki tüm parçalar bir kapta paketlenmiştir

4.5 MS Purifier ( Otomatik hızlı ) 1 set
Çalışma kapasitesi 9,000m ³ / h
Çalışma basıncı 1.1MPa (A)
Hava giriş sıcaklığı 10 ℃
Adsorpsiyon süresi 4h
Elektrikli ısıtıcı gücü ～ 180kW
Ortalama elektrikli ısıtıcı gücü ～ 60kW

Tedarik kapsamı :

Her biri sağ ve sol taraf için 4.5.1 Moleküler elek adsorpsiyon silindiri (moleküler elek dahil)

4.5.2 Filtre 1 takımı

4.5.3 Elektrikli ısıtıcı 1 takım

4.5.4 Otomatik anahtar vana 1 takım

4.6 Düzeltme kolon sistemi 1 set

Arz kapsamı:

4.6.1 Ana eşanjör 1 takım

4.6.2 Üst sütun 1 adet

4.6.3 Ana yoğuşma evaporatörü 1 adet

4.6.4 Alt sütun 1 adet

4.6.5 Alt soğutucu 1 takım

4.6.6 Sütun 1 setindeki boru hattı

4.6.7 Düşük sıcaklık. 1 set vanalar

4.6.8 Soğuk kutu gövdesi 1 takım

4.6.9 Platform, merdiven 1 set

4.7 Yüksek sıcaklık arttırıcı genişletme ünitesi 1 set
Akış ～ 4,800Nm ³ / s
Giriş basıncı ～ 1.5MPa (A)
Giriş sıcaklığı ~ 150K
Çıkış basıncı ～ 0.12MPa (A)
Verimlilik ～% 82
Yükseltici
Akış ～ 4,800Nm ³ / s
Giriş basıncı ～ 1.1MPa (A)
Giriş sıcaklığı 313K
Çıkış sıcaklığı 313K

Soğutma suyu tüketimi ～ 20t / h

Arz kapsamı

4.7.1 Türbin genişletici ana gövdesi 1set'in artırılması

4.7.2 Petrol tedarik ekipmanı 1set

4.7.3 Soğutucudan sonra güçlendirici 1 adet

4.7.4 Filtre 2 setleri

4.7.5 Hassas redüksiyon valfi (İthal) 1 takım

4.7.6 Acil kapatma valfi 1set

4.7.7 Yükseltici geri dönüş vanası 1 adet

4.7.8 Belirli araçlar 1set

4.7.9 Yedek parçalar (1 adet rotor içerir) 1set

4.8 Düşük sıcaklık genişletici sistemi 1 set
genişletici
Akış ～ 2,000Nm ³ / h
Giriş basıncı 1.1MPa (A)
Giriş sıcaklığı 112K
Çıkış basıncı 0.56MPa (A)
Arz kapsamı

4.8.1 Türbin genişletici ana gövdesi 1 birim

4.8.2 Gösterge paneli 1 adet

4.8.3 Filtre 2 setleri

4.8.4 Belirli araçlar 1set

4.8.5 Yedek parçalar (1 adet rotor içerir) 1set

4.9 Sıvı oksijen depolama tankı ve doldurma Araç Sistemleri 1set

Tedarik kapsamı :

4.9.1 Sıvı oksijen depolama tankı 1 adet (Müşterinin bulunduğu yere monte edilmiştir)

Tipi: dikey, pearlit izolasyon

Efektif hacmi 200m ³
Tasarım basıncı Normal basınç

4.9.2 Araç 1 adet için sıvı oksijen dolum pompası (İthal)
Tip santrifüj
İletim akışı 18m ³ / h
Çalışma basıncı 0.6MPa (G)

4.10 Sıvı azot depolama ve doldurma sistemi 1set

Tedarik kapsamı :

4.10.1 Sıvı azot depolama tankı 1 adet
Tip: Dikey, Vakum İzoleli
Efektif hacim 50m ³
Tasarım basıncı 0.8MPaG

4.10.2 Araç 1 adet için sıvı nitrojen dolum pompası (İthal)
Tip santrifüj
İletim akışı 18m ³ / h
Çalışma basıncı 0.6MPa (G)

5.3 Cihaz sistemi tedarik kapsamı

5.3.1 DCS (Dağıtım Kontrol Sistemi) 1set
Ana donanım
17 inç Renkli LCD çalışma istasyonu 2 setleri
Yazıcı 2 birimleri
Kontrol istasyonu (Kontrol bayiini ve her türünü dahil edin

I / O kartları vb) 1 takım
Yardımcı terminal kartı ve İletişim kablosu 1set
Sistem yazılımı 1set

5.3.2 Ana aletler
UPS 1set
Basınç, Diferansiyel Basınç Verici 1set
Her türlü ayar vanası 1set
selenoid vana 1 takım
selenoid vana 1 takım
Platin termal direnç 1 takım

5.3.3 Analizörü 5 setleri hakkında

Dahil etmek:
Karbon dioksit analizörü (İthal) 1 birim
Saf oksijen analizörü 1 birim
İz oksijen analizörü 1 birim
İz su analizörü 1 ünite
Oksijen analizörü 1 birim

5.3.4 Diğer enstrümanlar: 1set
Içerir: Çift zihinsel termometre, pervane seviye göstergesi, boll-şamandıra seviye göstergesi, flaş alarmı, basınç kontrolörü, üç valf bloğu, düşük sıcaklık ısıtıcı ve zihinsel debimetre, vb. Yardımcı proje boru hatları ölçüm noktasında Tie-in ve kök vanaları vardır Proje tasarımı kapsamında yer alan

5.3.5 Makinenin yanında gösterge paneli

Moleküler elek elektromanyetizma vana paneli 1 takım
Expander 1 setinin yanındaki panel
Vana analizi ve örnekleme 1 set için stand
Çevrimiçi analiz cihazı 1 set için komple panel setleri
Anahtar kartı 1 set
Acil durum düğmesi işletim kartı 1 set
(Yukarıdaki gösterge panelinin kabloları ve boruları, montajı tamamladıktan sonra teslim edilecektir)

6.3 Elektrik devresi ekipmanlarının tip seçimi ( Son tasarımın standart olarak alın )

6.3.1 Yüksek voltajlı şalter
Model orta set tip vakum şalter
Miktar ～ 1set

6.3.2 Alçak gerilim şalt tesisi
Model çekmeceli şalter
Teknik parametre 380V 35KA
Savunma aşaması IP23
Miktar ～ 5 setleri

6.3.3Paf ayar paneli 1 takım

8.1 Alıcı, girişin ham hava kalitesinin ek gereksinimine uygun olduğunu garanti etmelidir 1

8.2 Serviste güç kaynağı trafosu

8.3 Atölye, damıtma kolonu, dış tank ve oksijen borularının aydınlatma önleme ekipmanı.

8.4 Tüm inşaat ve mühendislik malzemeleri arasında aydınlatma, sıhhi tesisat, su temini ve drenaj, haberleşme, iç mekan iklimlendirme, yangın kontrolü, ısıtma cihazı ve ayrıca atölye içi kaldırma tertibatı bulunmaktadır.

8.5 Sirkülasyonlu soğutma suyu sistemi, soğutma suyu boruları hava ayırma sınır alanında 1 metreye kadar yayılır.

8.6 Tesis çalışması için makine malzemesi ve yağ (İlk muayene sırasında listeyi göster)

8.7 Test çalışması, bağlantı hata ayıklama ve başlatma için gösterge havası

8.8 Yüksek voltaj, yüksek voltaj paneline yol açar ve alçak gerilim, düşük voltaj paneline yol açar.

8.9 Bu sözleşmede açıkça belirtilen diğer parçalar.
